       液压胶管接头分为A型 B型 C型 D型 E型 F型 G型 DC型 DP型。其中A型扣压式胶管接头应用最方便。
       下面我们重点介绍A型扣压式直角接头。

       胶管种类中唯JB1885-77 A型扣压式胶管接头应用最方便，它与JB984-77直通管接头体、GB1235-76O型橡胶密封圈配套使用。但A型扣压式胶管接头为直角时，它的弯曲半径R较大，安装空间受到了限制，造成管路走向困难，若采用直角接头体，制造外购我国迄今无标准。单件多品种使用在自制整体接头体时，毛坯与制造都有一定困难。

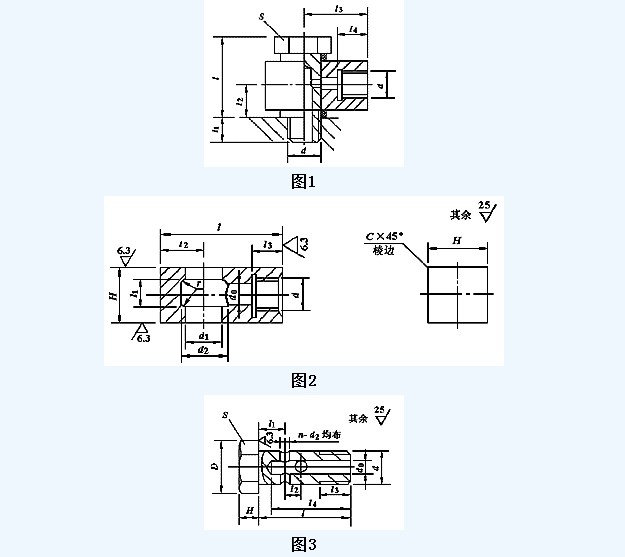

　　为此在近年来设计液压管路时采用了将整体直角接头体改为组合式直角铰接管接头如图1结构，表1数据。它是由铰接管接体(如图2、表2所示)、铰接螺栓(如图3、表3所示)、组合垫圈组成，适用压力31.5MPa，工作温度-25～80℃。
　　使用时将标准直通管接头体与A型扣压式直通胶管接头拧进铰接管接头上即可。

　　铰接管接头体与铰接螺栓材料为45号钢GB699-88，技术要求可参阅JB1003-77中的有关规定。

液压胶管接头工作压力：16Mpa~3.2Mpa。温度：-20～＋230℃。

    液压胶管接头工作介质：汽油、重油、煤油、液压油、燃油、冷冻机油、水、盐水、酸性和碱性液体等。
